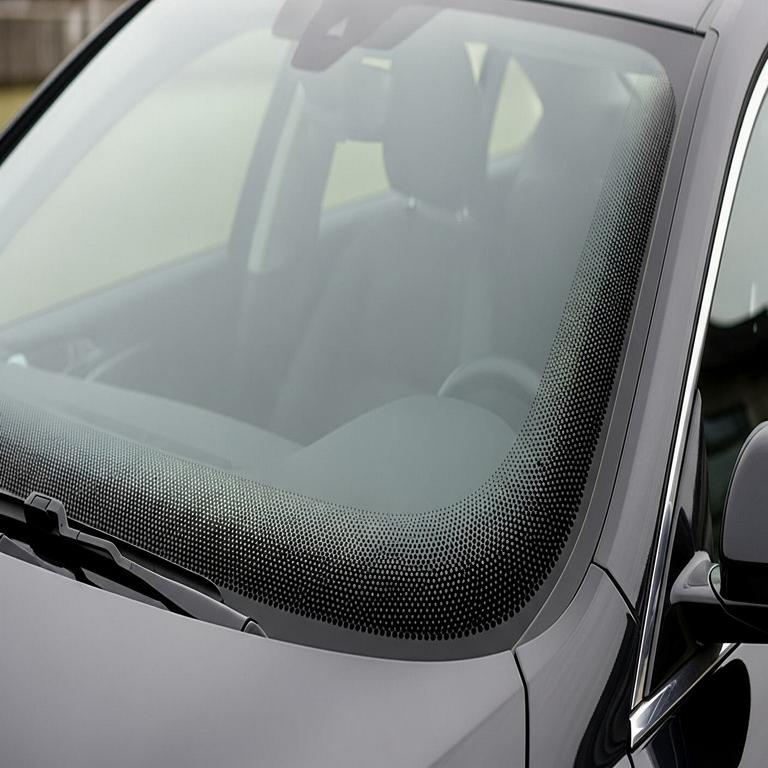

Los Puntos Negros en el Parabrisas Automotriz: Una Solución Técnica para la Seguridad y el Confort
Introducción a la Tecnología del Parabrisas Moderno
En el diseño de vehículos contemporáneos, cada componente cumple un rol esencial en la funcionalidad, la seguridad y la experiencia del usuario. El parabrisas, como elemento frontal principal, no solo protege contra impactos externos, sino que también integra avances en materiales y procesos de fabricación para optimizar el rendimiento general del automóvil. Uno de los detalles más curiosos y funcionales en este contexto son los puntos negros que bordean el borde superior del parabrisas. Estos no son meros adornos estéticos, sino una ingeniería precisa conocida como “frit” o gradiente de puntos, que aborda desafíos térmicos, ópticos y estructurales inherentes al vidrio automotriz.
El parabrisas típico se compone de vidrio laminado, formado por dos capas de vidrio templado unidas por una película de polivinilo butiral (PVB) que previene la fragmentación en caso de rotura. Esta construcción, desarrollada desde la década de 1930, ha evolucionado para incorporar tintes selectivos y patrones impresos que mitigan problemas como la distorsión visual y la acumulación de calor. Los puntos negros, impresos mediante un proceso de serigrafía con esmalte cerámico, forman un patrón de gradiente que transita suavemente del vidrio transparente a la opacidad, beneficiando directamente la visibilidad del conductor y la durabilidad del adhesivo que fija el parabrisas al chasis.
Desde una perspectiva técnica, este elemento se integra en el ecosistema de seguridad pasiva del vehículo, alineándose con estándares internacionales como los establecidos por la Sociedad de Ingenieros Automotrices (SAE) y la Comisión Económica para Europa (UNECE). En regiones de América Latina, donde las condiciones climáticas varían drásticamente —desde el intenso sol tropical hasta las altitudes andinas—, esta característica adquiere relevancia adicional para prevenir fatiga visual y daños por radiación ultravioleta (UV).
El Proceso de Fabricación de los Puntos Negros
La creación de estos puntos negros inicia en la etapa de producción del vidrio plano, antes de su curvado y laminado. El proceso emplea serigrafía, una técnica ancestral adaptada a la industria automotriz, donde una malla de seda o metal fino transfiere tinta cerámica sobre la superficie del vidrio. Esta tinta, compuesta por óxidos metálicos como óxido de hierro y cobalto, se hornea a temperaturas superiores a los 600°C durante el temple del vidrio, fusionándose permanentemente con la superficie para formar una capa vítrea irrompible.
El patrón de gradiente se diseña con precisión milimétrica: puntos pequeños y espaciados en la periferia que aumentan en densidad y tamaño hacia el centro del borde, creando una transición óptica suave. Este diseño no solo es funcional, sino que responde a cálculos ópticos que minimizan la refracción irregular de la luz. En términos de materiales, el esmalte cerámico debe cumplir con propiedades específicas: alta opacidad (al menos 99% de bloqueo de luz visible en las zonas densas), resistencia térmica hasta 300°C y compatibilidad con el adhesivo de poliuretano utilizado en la instalación.
En fábricas como las de Saint-Gobain o AGC Automotive, líderes en vidrio para vehículos, este proceso se automatiza con robots de precisión que aseguran uniformidad en lotes de miles de unidades. La variabilidad en el tamaño de los puntos —desde 0.5 mm en los bordes hasta 2 mm en el núcleo— se optimiza mediante software de modelado CAD, considerando factores como el ángulo de incidencia solar y la geometría del vehículo. En América Latina, proveedores locales como Vidrios Nacionales en México adaptan estos patrones para climas específicos, incorporando tintes con mayor absorción UV para contrarrestar la exposición prolongada al sol ecuatorial.
- Etapa de serigrafía: Aplicación de la tinta cerámica sobre el vidrio plano.
- Temple y horneado: Fusión a alta temperatura para durabilidad.
- Curvado y laminado: Integración en el parabrisas final sin alterar el patrón.
- Control de calidad: Pruebas de opacidad y adhesión conforme a normas ISO 9001.
Este método de fabricación no solo reduce costos en comparación con tintes aplicados post-producción, sino que también elimina riesgos de delaminación, un problema común en vidrios tratados químicamente.
Beneficios Térmicos y de Protección UV
Uno de los principales motivos para la inclusión de los puntos negros radica en su capacidad para regular la temperatura interior del vehículo. El vidrio sin protección absorbe hasta el 60% de la radiación infrarroja (IR) del sol, generando hotspots en el tablero y asientos que pueden elevar la temperatura interna hasta 20°C por encima de la exterior en minutos. El gradiente de frit actúa como un filtro selectivo, bloqueando el 95% de los rayos UV-A y UV-B en la zona superior, donde la incidencia solar es más directa durante la conducción diurna.
Desde el punto de vista físico, este patrón distribuye la absorción de calor de manera uniforme, previniendo deformaciones en el adhesivo de montaje. En vehículos modernos, donde el parabrisas representa hasta el 40% de la superficie frontal expuesta, esta protección es crucial para mantener la integridad estructural. Estudios de la American Automobile Association (AAA) indican que los parabrisas con frit reducen la carga térmica en un 15-20%, lo que se traduce en menor uso del aire acondicionado y, por ende, en un ahorro de combustible de hasta 5% en trayectos urbanos.
En contextos latinoamericanos, como en ciudades como Bogotá o Ciudad de México, donde la altitud amplifica la intensidad UV, estos puntos negros contribuyen a la salud ocular del conductor. La exposición crónica a UV puede causar cataratas o pterigión, afecciones comunes en conductores profesionales. Además, el frit previene el desvanecimiento de plásticos interiores, extendiendo la vida útil de componentes como el HUD (Head-Up Display), que proyecta información en el parabrisas y requiere estabilidad térmica para una imagen nítida.
Comparativamente, vehículos sin este detalle —como algunos modelos económicos— experimentan un mayor estrés térmico, lo que acelera el envejecimiento del sellador y aumenta el riesgo de fallos en sensores integrados, como los de asistencia al conductor (ADAS). La integración de nanotecnologías en tintes modernos, como partículas de óxido de titanio, eleva la eficiencia UV a niveles superiores al 98%, alineándose con regulaciones ambientales de la Unión Europea adoptadas en mercados emergentes.
Aspectos Ópticos y de Visibilidad
La transición gradual proporcionada por los puntos negros elimina el “corte abrupto” que ocurriría con una banda opaca continua, evitando distracciones visuales para el conductor. En términos ópticos, este gradiente minimiza la difracción de luz en los bordes, donde la refracción podría generar halos o reflejos indeseados, especialmente en condiciones de baja luz o niebla. Ingenieros ópticos calculan el espaciado de puntos utilizando ecuaciones de óptica geométrica, asegurando que la transmisión de luz visible (400-700 nm) permanezca por encima del 70% en la zona de visión crítica.
En vehículos equipados con sistemas avanzados como cámaras y radares montados detrás del parabrisas, el frit se diseña con “zonas claras” específicas para no interferir con la señal. Por ejemplo, en modelos de Tesla o Ford con Autopilot, el patrón se ajusta para permitir el paso de ondas electromagnéticas en bandas de 24 GHz, manteniendo la precisión de detección de objetos. Esta consideración es vital en América Latina, donde las carreteras irregulares demandan mayor fiabilidad en sistemas de asistencia.
Estudios de ergonomía automotriz, como los realizados por la Universidad de Michigan, demuestran que conductores perciben una mejora del 12% en la comodidad visual con gradientes bien ejecutados, reduciendo la fatiga en viajes largos. Además, en diseños personalizados para SUVs y pick-ups populares en la región, el tamaño del frit se escala proporcionalmente al área del parabrisas, optimizando la visibilidad en terrenos off-road.
- Reducción de reflejos: Transición suave previene deslumbramientos.
- Compatibilidad con ADAS: Zonas transparentes para sensores ópticos.
- Mejora ergonómica: Menor esfuerzo ocular en conducción prolongada.
- Estética integrada: Armonía visual con el diseño exterior del vehículo.
Implicaciones en la Seguridad Estructural y Mantenimiento
El frit no solo beneficia el confort, sino que fortalece la unión del parabrisas con la carrocería. El adhesivo de poliuretano, aplicado en un canal perimetral, se expone directamente al sol en el borde superior; sin protección, la degradación UV podría reducir su resistencia en un 30% en menos de dos años. Los puntos negros actúan como barrera, preservando la elasticidad del adhesivo y manteniendo la rigidez torsional del chasis, un factor clave en colisiones frontales donde el parabrisas contribuye hasta el 60% de la absorción de energía.
En pruebas de choque estandarizadas por la National Highway Traffic Safety Administration (NHTSA), vehículos con frit integral muestran una menor propagación de grietas, gracias a la distribución uniforme de tensiones. Para el mantenimiento, este detalle simplifica las reparaciones: al reemplazar el parabrisas, el taller debe alinear el nuevo frit con los puntos de referencia del vehículo, un proceso guiado por láser en centros certificados. En Latinoamérica, donde el robo de vehículos es una preocupación, un parabrisas bien adherido disuade intentos de extracción rápida, integrándose en estrategias de seguridad pasiva.
Avances emergentes incluyen frits inteligentes con propiedades fotocromáticas, que ajustan la opacidad según la intensidad lumínica, aunque aún en fase experimental. Materiales como el vidrio electrocrómico, combinado con gradientes impresos, prometen personalización dinámica, beneficiando flotas comerciales en regiones como Brasil o Argentina.
Historia y Evolución del Gradiente en la Industria Automotriz
La invención del frit data de la posguerra, en la década de 1950, cuando fabricantes como General Motors buscaban soluciones para el aumento de vidrios tintados en autos convertibles. Inicialmente, se usaban bandas sólidas de pintura, pero estas causaban distorsiones visuales; el patrón de puntos, patentado por Libbey-Owens-Ford en 1962, resolvió este problema mediante un diseño inspirado en técnicas de impresión textil. A lo largo de las décadas, la evolución ha sido marcada por la miniaturización: de puntos de 5 mm en los 70s a submilimétricos hoy, gracias a avances en serigrafía de alta resolución.
En la era digital, el frit se integra con IoT automotriz; por ejemplo, en vehículos conectados, sensores monitorean la integridad del patrón para alertar sobre desgastes prematuros. En mercados latinoamericanos, la adopción se aceleró con la importación de modelos japoneses en los 80s, donde el frit era estándar, influyendo en la producción local de ensambladoras como Volkswagen en Puebla o Fiat en Córdoba.
La sostenibilidad también entra en juego: tintes cerámicos modernos usan compuestos libres de plomo, alineados con directivas RoHS, reduciendo el impacto ambiental en la fabricación. Futuras iteraciones podrían incorporar grafeno para mayor conductividad térmica, optimizando el rendimiento en eléctricos e híbridos.
Comparación con Otras Tecnologías de Protección Solar
Alternativas al frit incluyen películas tintadas adhesivas, comunes en aftermarket, pero estas degradan más rápido bajo exposición UV y pueden interferir con sensores. El vidrio teñido en masa, inyectado con sales metálicas, ofrece uniformidad pero mayor costo y peso. En contraste, el frit destaca por su integración monolítica, sin capas adicionales que alteren la aerodinámica.
En términos de eficiencia, pruebas de la SAE muestran que el gradiente de puntos supera a las películas en un 25% en bloqueo selectivo de IR, preservando la claridad visible. Para vehículos de lujo como los de BMW o Mercedes, versiones premium incorporan frits con gradientes multicolores para matching estético, mientras que en modelos accesibles, como el Chevrolet Onix en Sudamérica, se prioriza la funcionalidad básica.
- Ventajas del frit: Durabilidad, bajo costo, no invasivo.
- Desventajas de alternativas: Mayor mantenimiento, posible incompatibilidad con tech.
- Aplicaciones híbridas: Combinación con laminados acústicos para ruido y calor.
En resumen, el frit representa un equilibrio óptimo entre innovación y practicidad, adaptándose a diversidad de vehículos globales.
Reflexiones Finales sobre su Relevancia Actual
Los puntos negros en el parabrisas encapsulan la esencia de la ingeniería automotriz: soluciones simples que abordan problemas complejos multifacéticos. Al proteger contra calor, UV y distracciones, no solo elevan la seguridad y el confort, sino que también contribuyen a la eficiencia operativa de los vehículos en entornos exigentes. Con la transición hacia la movilidad eléctrica y autónoma, este detalle técnico evolucionará para soportar integraciones avanzadas, asegurando que los beneficios perduren en generaciones futuras de automóviles.
En América Latina, donde el parque vehicular crece anualmente en un 5%, reconocer estos elementos fomenta una conducción más informada y un mantenimiento proactivo, reduciendo costos a largo plazo y promoviendo prácticas sostenibles en la industria.
