Desarrollo de un Chip de Fibra Óptica Ultrafino en China

Introducción al Avance Tecnológico

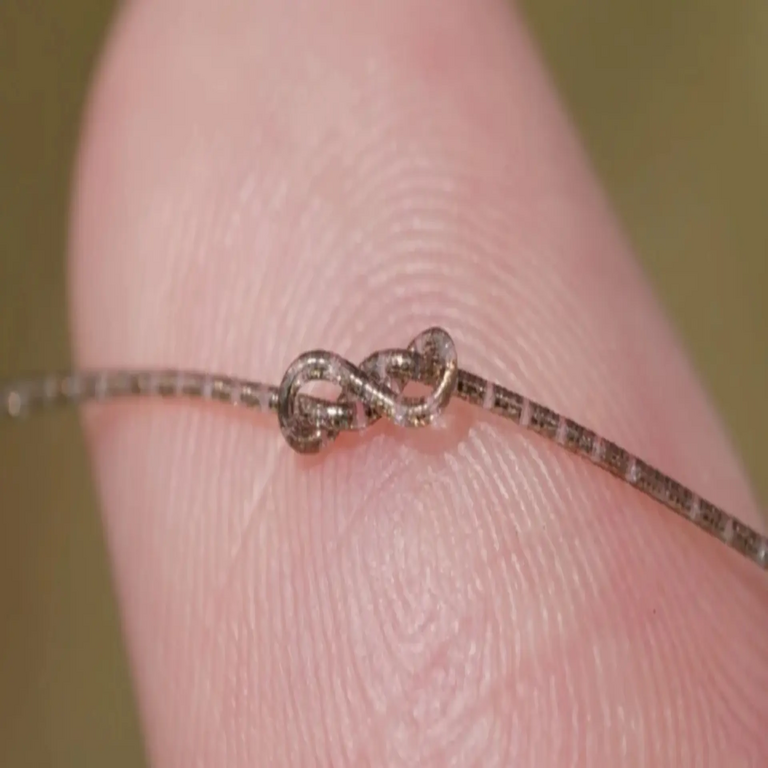

Investigadores de la Universidad de Tsinghua en China han logrado un hito en la integración de chips de silicio dentro de fibras ópticas ultrafinas. Este desarrollo permite la creación de dispositivos electrónicos flexibles y resistentes, con un diámetro de solo 125 micrómetros, comparable al grosor de un cabello humano. La innovación radica en la capacidad del chip para soportar presiones extremas y deformaciones sin comprometer su funcionalidad, abriendo puertas a aplicaciones en entornos hostiles y wearables avanzados.

Características Técnicas Principales

El chip se fabrica mediante un proceso de deposición de silicio policristalino directamente sobre la fibra óptica, utilizando técnicas de fotolitografía adaptadas a escalas nanométricas. Esta integración monolítica elimina interfaces rígidas, lo que confiere al dispositivo una flexibilidad inherente. Pruebas de laboratorio demostraron que el chip resiste más de 10.000 ciclos de flexión a un radio de curvatura de 1 mm, sin degradación en el rendimiento óptico o eléctrico.

En términos de resistencia mecánica, el dispositivo soporta cargas de hasta 15,6 toneladas por metro cuadrado, equivalente al peso de un camión pesado. Esto se debe a la estructura de la fibra, reforzada con capas de polímero que distribuyen el estrés uniformemente, previniendo fracturas en el núcleo de silicio. La transmisión de señales ópticas mantiene una atenuación inferior a 0,5 dB/km, comparable a fibras ópticas convencionales, pero con la ventaja de miniaturización.

• Dimensiones: Diámetro de 125 μm, longitud variable hasta 1 metro.
• Materiales: Núcleo de silicio policristalino sobre sílice dopada, recubierto con polímero elastómero.
• Funcionalidades integradas: Modulación electro-óptica, detección de señales y procesamiento básico de datos.
• Consumo energético: Menos de 1 mW por canal óptico en operación continua.

Proceso de Fabricación y Desafíos Superados

La producción involucra la preparación de la fibra preformada, seguida de la deposición en fase vapor de silicio a temperaturas controladas por debajo de 400°C para evitar daños térmicos. Posteriormente, se realiza el grabado de circuitos mediante litografía de haz de electrones, asegurando precisión submicrométrica. Uno de los principales desafíos fue la alineación óptica durante la integración, resuelto mediante algoritmos de autoalineación basados en retroalimentación láser.

Pruebas de durabilidad incluyeron exposición a tensiones mecánicas simuladas, como compresión bajo rodillos y tracción cíclica. Los resultados indican una vida útil superior a 5 años en condiciones de uso intensivo, superando limitaciones de chips rígidos en aplicaciones dinámicas.

Aplicaciones Potenciales en Ciberseguridad, IA y Blockchain

En el ámbito de la ciberseguridad, este chip facilita la implementación de redes sensoriales distribuidas en infraestructuras críticas, como pipelines o edificios inteligentes, donde la flexibilidad permite monitoreo en tiempo real sin puntos de fallo mecánicos. Para la inteligencia artificial, su integración en tejidos inteligentes habilita wearables que procesan datos biométricos localmente, reduciendo latencia y mejorando la privacidad mediante encriptación óptica inherente.

En blockchain, el dispositivo podría usarse en nodos distribuidos para validación de transacciones en entornos móviles, como vehículos autónomos, donde la resistencia a vibraciones asegura continuidad operativa. Además, su capacidad para transmitir datos a alta velocidad (hasta 10 Gbps) soporta cadenas de bloques con mayor throughput, minimizando cuellos de botella en redes descentralizadas.

Implicaciones y Perspectivas Futuras

Este avance acelera la convergencia entre óptica y electrónica flexible, potencializando dispositivos IoT más robustos y eficientes. Futuras iteraciones podrían incorporar múltiples núcleos para procesamiento paralelo, expandiendo su rol en edge computing. Sin embargo, se requieren avances en escalabilidad de producción para adopción masiva, abordando costos y compatibilidad con estándares existentes.

En resumen, el chip de fibra ultrafino representa un paso significativo hacia la electrónica omnipresente y resiliente, con impactos profundos en campos emergentes como la ciberseguridad distribuida y la computación descentralizada.
