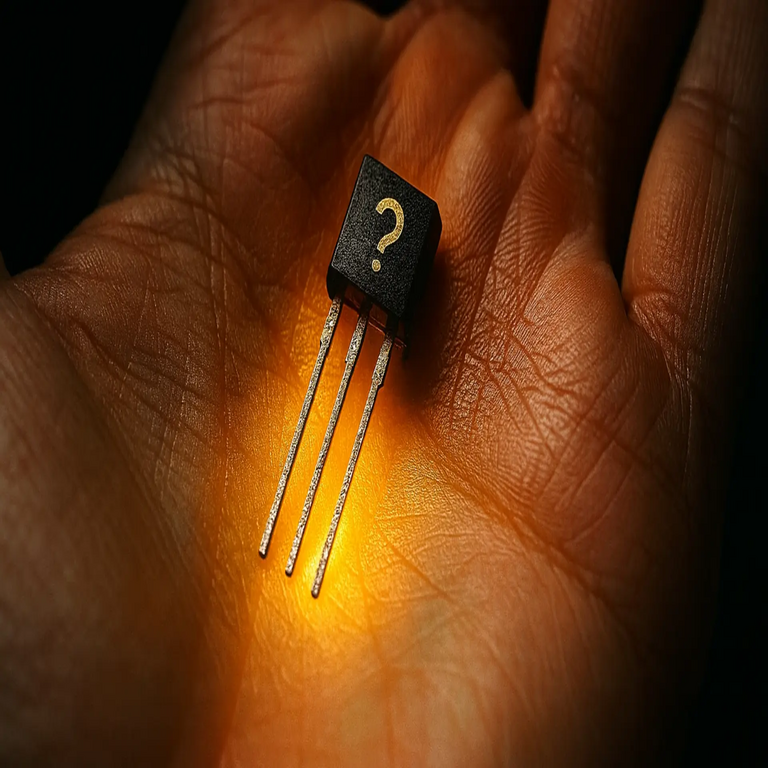

El Transistor: El Invento Tecnológico Más Producido en Masa y su Impacto en la Era Digital
En el vasto panorama de la innovación tecnológica, donde dispositivos como los smartphones y las computadoras dominan la conversación cotidiana, existe un componente fundamental que eclipsa a todos en términos de producción masiva: el transistor. Este diminuto dispositivo semiconductor no solo ha revolucionado la electrónica moderna, sino que representa el pilar sobre el cual se construyen las tecnologías emergentes como la inteligencia artificial (IA), la ciberseguridad y la blockchain. Según análisis recientes, se producen anualmente más de un trillón de transistores, superando con creces la fabricación de cualquier otro invento tecnológico. Este artículo explora en profundidad los aspectos técnicos del transistor, su evolución histórica, los procesos de fabricación, sus aplicaciones en campos clave y las implicaciones futuras para profesionales del sector IT.
Historia y Evolución del Transistor
El transistor fue inventado en 1947 por John Bardeen, Walter Brattain y William Shockley en los Laboratorios Bell, marcando el fin de la era de los tubos de vacío y el inicio de la electrónica sólida. Inicialmente, el punto transistor de contacto germánico permitió amplificar señales eléctricas de manera compacta y eficiente, resolviendo limitaciones como el alto consumo de energía y el tamaño voluminoso de los tubos de vacío. Esta innovación fue reconocida con el Premio Nobel de Física en 1956.
La evolución posterior vio el desarrollo del transistor de unión bipolar (BJT) en la década de 1950, que mejoró la estabilidad y el rendimiento. Sin embargo, el verdadero punto de inflexión llegó en 1960 con la invención del transistor de efecto de campo de metal-óxido-semiconductor (MOSFET) por Mohamed Atalla y Dawon Kahng. El MOSFET, con su capacidad para conmutar corrientes mediante un campo eléctrico, se convirtió en el estándar para circuitos integrados debido a su escalabilidad y bajo consumo de energía.
La Ley de Moore, propuesta por Gordon Moore en 1965, predijo que el número de transistores en un circuito integrado se duplicaría aproximadamente cada dos años, un fenómeno impulsado por avances en litografía y materiales. Esta ley ha guiado la industria semiconductor durante décadas, permitiendo la miniaturización extrema. Hoy, nodos de proceso como los de 3 nm o inferiores, utilizados por fabricantes como TSMC y Samsung, integran miles de millones de transistores en chips de pocos milímetros cuadrados.
Desde una perspectiva técnica, la producción masiva del transistor se debe a su versatilidad. En 2023, se estimó que la industria global fabricó alrededor de 1.2 × 10^15 transistores, equivalentes a más de 100 transistores por persona en el planeta. Esta escala se logra mediante obleas de silicio de 300 mm de diámetro, donde se fabrican simultáneamente millones de dispositivos mediante procesos como fotolitografía, dopaje iónico y deposición química de vapor (CVD).
Principios Técnicos y Tipos de Transistores
Fundamentally, un transistor actúa como un interruptor o amplificador controlado por señales eléctricas. En su forma básica, consta de tres terminales: emisor, base y colector en un BJT, o fuente, puerta y drenador en un MOSFET. El BJT opera mediante la inyección de portadores de carga en una unión PN, permitiendo ganancias de corriente elevadas, ideales para aplicaciones analógicas como amplificadores de audio.
Por el contrario, el MOSFET utiliza una capa aislante de óxido (típicamente SiO2) entre la puerta y el canal semiconductor, lo que minimiza la corriente de fuga y habilita el escalado a dimensiones submicrónicas. La ecuación clave para el MOSFET en modo de saturación es I_D = (μ C_ox / 2) (W/L) (V_GS – V_th)^2, donde μ es la movilidad de los portadores, C_ox la capacitancia del óxido, W/L la relación de aspecto, V_GS el voltaje puerta-fuente y V_th el umbral. Esta fórmula ilustra cómo el diseño geométrico y los materiales influyen en el rendimiento.
Existen variantes avanzadas como los transistores FinFET, introducidos en 2011 por Intel, que mitigan efectos de canal corto mediante una estructura de aleta tridimensional, mejorando el control de la puerta. Más recientemente, los Gate-All-Around (GAA) FETs, adoptados en nodos de 2 nm, rodean el canal por todos los lados, reduciendo aún más las fugas cuánticas y el consumo de energía. Estos avances son cruciales para mantener la Ley de Moore en un contexto de límites físicos, como el efecto túnel y la variabilidad de dopaje.
En términos de materiales, el silicio tradicional se complementa con germanio, arseniuro de galio (GaAs) para frecuencias altas y nitruro de galio (GaN) para potencia. La transición a semiconductores de banda ancha como el GaN permite transistores con voltajes de ruptura superiores a 600 V, esenciales en cargadores rápidos y redes 5G.
Procesos de Fabricación y Producción Masiva
La fabricación de transistores es un proceso altamente automatizado que ocurre en salas limpias clase 1 (menos de una partícula por pie cúbico). Comienza con la preparación de obleas de silicio monocristalino mediante el método Czochralski, seguido de oxidación térmica para formar la capa de puerta.
La fotolitografía emplea luz ultravioleta extrema (EUV) para patrones de 7 nm o menos, utilizando máscaras de fotomáscaras y resistes fotosensibles. El grabado plasma anisotrópico define las estructuras, mientras que la implantación iónica introduce impurezas como boro o fósforo para crear regiones N y P. La metalización con cobre o aluminio conecta los transistores en circuitos integrados mediante damasceno dual.
La producción masiva se mide en wafers por hora, con rendimientos superiores al 90% en fabs de vanguardia. Empresas como Intel, TSMC y GlobalFoundries operan plantas con capacidad para miles de obleas diarias, impulsadas por inversiones de miles de millones de dólares. El costo por transistor ha caído exponencialmente, de centavos en los años 60 a fracciones de microcentavos hoy, democratizando la tecnología.
Implicaciones operativas incluyen la dependencia de cadenas de suministro globales, con el 90% de la fabricación en Asia. Riesgos como escaseces de tierras raras o fallos en litografía EUV destacan la vulnerabilidad, especialmente en ciberseguridad, donde ataques a la cadena de suministro podrían insertar backdoors en chips.
| Nodo de Proceso | Año de Introducción | Transistores por Chip (Ejemplo) | Aplicaciones Principales |
|---|---|---|---|
| 10 nm | 2017 | ~10 mil millones | Procesadores móviles |
| 5 nm | 2020 | ~30 mil millones | IA y servidores |
| 3 nm | 2022 | ~100 mil millones | Dispositivos edge computing |
| 2 nm | 2025 (proyectado) | ~200 mil millones | Blockchain y quantum-resistant crypto |
Esta tabla resume la progresión de nodos, ilustrando el aumento exponencial en densidad, que directamente impacta la eficiencia computacional.
Impacto en la Inteligencia Artificial y el Aprendizaje Automático
En el ámbito de la IA, los transistores habilitan redes neuronales profundas mediante unidades de procesamiento gráfico (GPU) y tensor processing units (TPU). Un chip como el NVIDIA A100 integra 54 mil millones de transistores, optimizados para operaciones matriciales en paralelo. La arquitectura von Neumann se ve desafiada por cuellos de botella de memoria, resueltos parcialmente por memorias en chip como HBM (High Bandwidth Memory), que reducen latencias.
Desde un punto de vista técnico, el entrenamiento de modelos como GPT-4 requiere exaFLOPS de cómputo, posible gracias a la integración de miles de millones de transistores en clústeres distribuidos. En IA edge, transistores de bajo consumo en SoCs (System-on-Chip) como los de Qualcomm Snapdragon permiten inferencia en dispositivos IoT sin conexión constante a la nube, mejorando privacidad y latencia.
Beneficios incluyen avances en visión por computadora y procesamiento de lenguaje natural, pero riesgos como el sobrecalentamiento (gestionado por técnicas de enfriamiento líquido) y el consumo energético global de centros de datos, equivalente al 2% de la electricidad mundial, subrayan la necesidad de transistores más eficientes.
Aplicaciones en Ciberseguridad
La ciberseguridad depende intrínsecamente de transistores para implementar algoritmos criptográficos. Chips como los de ARM Cortex-M con trust zones utilizan transistores para aislar entornos seguros, previniendo ataques de inyección de side-channel como Spectre y Meltdown, que explotan vulnerabilidades en pipelines de ejecución.
En hardware de seguridad, transistores en FPGAs (Field-Programmable Gate Arrays) permiten reconfiguración dinámica para firewalls y detección de intrusiones. La producción masiva facilita la integración de módulos TPM (Trusted Platform Module) en cada PC, que generan claves RSA o ECC mediante operaciones resistentes a fallos.
Riesgos emergentes incluyen ataques de cadena de suministro, como el incidente SolarWinds, donde malware se insertó en firmware. Protocolos como NIST SP 800-193 abordan resiliencia en hardware, exigiendo transistores con redundancia y auto-verificación. En el futuro, transistores cuánticos podrían romper criptografía asimétrica, impulsando la adopción de post-cuántica como lattice-based schemes.
- Implementación de AES-256: Requiere ~10,000 transistores por núcleo para encriptación acelerada en hardware.
- Detección de anomalías en IA: Modelos con miles de millones de parámetros procesados por transistores en ASICs dedicados.
- Autenticación biométrica: Sensores capacitivos basados en MOSFET para escaneo de huellas.
El Rol del Transistor en Blockchain y Tecnologías Descentralizadas
La blockchain, con su énfasis en consenso distribuido, se beneficia de transistores en mineros ASIC para algoritmos como SHA-256 en Bitcoin. Un chip como el Bitmain Antminer S19 integra 100 mil millones de transistores optimizados para hashing, alcanzando terahashes por segundo con eficiencia energética de 30 J/TH.
En smart contracts de Ethereum, transistores en GPUs manejan ejecución de EVM (Ethereum Virtual Machine), donde la complejidad de gas se traduce en ciclos de reloj dependientes de densidad transistórica. La escalabilidad, abordada por soluciones layer-2 como rollups, requiere chips con baja latencia para validación cero-conocimiento (zk-SNARKs), implementados en hardware con millones de transistores.
Implicaciones regulatorias incluyen el consumo energético de la minería, que podría mitigarse con transistores GaN para PSUs más eficientes. Beneficios operativos abarcan la trazabilidad en supply chains, donde IoT con transistores habilita nodos seguros en redes blockchain.
Desafíos técnicos involucran la resistencia a ataques sybil, resueltos por proof-of-stake que reduce la dependencia de cómputo intensivo, pero aún requiere transistores para validadores en nodos distribuidos.
Desafíos Futuros y Sostenibilidad
A medida que los nodos se acercan a 1 nm, fenómenos cuánticos como el tunelamiento de electrones limitan el escalado clásico. Soluciones incluyen computación neuromórfica, con transistores memristivos que emulan sinapsis para IA eficiente, o qubits superconductorios basados en Josephson junctions, que podrían integrar transistores híbridos.
La sostenibilidad es crítica: la fabricación consume agua y genera residuos tóxicos. Iniciativas como las de la Semiconductor Industry Association promueven reciclaje de silicio y energías renovables en fabs. Regulaciones como el EU Chips Act invierten en soberanía tecnológica, reduciendo riesgos geopolíticos.
En ciberseguridad, la proliferación de transistores aumenta la superficie de ataque; mejores prácticas incluyen verificación formal de diseños con herramientas como Synopsys VCS y auditorías de side-channels conforme a estándares FIPS 140-3.
Conclusión
El transistor, como el invento tecnológico más producido en masa, subyace a la transformación digital que define nuestra era. Su evolución desde un dispositivo discreto hasta componentes integrados en billones ha impulsado avances en IA, ciberseguridad y blockchain, ofreciendo beneficios inmensos en eficiencia y conectividad. No obstante, enfrenta desafíos en escalabilidad, seguridad y sostenibilidad que demandan innovación continua. Para profesionales del sector IT, comprender el transistor no es solo un ejercicio técnico, sino una necesidad estratégica para navegar el futuro. En resumen, su legado perdurará como el engranaje invisible que mueve el mundo tecnológico.
