Los Desafíos Técnicos de China en la Fabricación de Semiconductores Avanzados: El Intento Fallido de Replicar la Tecnología de ASML
La fabricación de semiconductores avanzados representa uno de los pilares fundamentales de la economía digital global. En el centro de esta industria se encuentra la litografía de ultravioleta extremo (EUV, por sus siglas en inglés), una tecnología que permite la creación de transistores cada vez más pequeños y eficientes, esenciales para procesadores de alto rendimiento utilizados en inteligencia artificial, computación de alto rendimiento y dispositivos electrónicos. Empresas como ASML, con sede en los Países Bajos, dominan este campo gracias a sus máquinas de litografía EUV, que son el resultado de décadas de investigación y desarrollo colaborativo con actores clave como Intel, Samsung y TSMC. Sin embargo, en los últimos años, China ha intensificado sus esfuerzos por alcanzar la autosuficiencia en esta área estratégica, impulsada por tensiones geopolíticas y restricciones comerciales impuestas por Estados Unidos y sus aliados. Este artículo analiza los aspectos técnicos de estos intentos, destacando los desafíos inherentes en la replicación de la tecnología de ASML y las implicaciones para la cadena de suministro global de semiconductores.
La Litografía EUV: Fundamentos Técnicos y su Importancia en la Fabricación de Chips
La litografía EUV opera con longitudes de onda de luz extremadamente cortas, alrededor de 13.5 nanómetros, lo que permite patrones de circuitos integrados con características por debajo de los 7 nanómetros, un umbral crítico para la ley de Moore. A diferencia de la litografía de luz ultravioleta profunda (DUV), que utiliza longitudes de onda de 193 nanómetros y requiere múltiples exposiciones para lograr resoluciones finas, la EUV emplea una sola exposición para patrones complejos, reduciendo defectos y mejorando la eficiencia de producción.
El proceso comienza con la generación de plasma a partir de gotas de estaño disparadas a alta velocidad y expuestas a un láser de dióxido de carbono (CO2) con potencia de hasta 250 vatios. Este plasma emite fotones EUV que se recolectan mediante espejos multicapa de molibdeno y silicio, diseñados para reflejar el 70% de la luz en esta longitud de onda. La luz resultante proyecta la imagen de una máscara (reticle) sobre una oblea de silicio recubierta de fotoresiste, grabando el patrón del circuito. La precisión requerida es asombrosa: las máquinas de ASML logran alineaciones inferiores a 1 nanómetro, comparable a la precisión atómica.
Desde el punto de vista técnico, los desafíos incluyen la gestión de la contaminación, ya que el EUV es absorbido por casi todos los materiales, requiriendo entornos de vacío ultraalto y sistemas de purga con hidrógeno. Además, la fuente de luz EUV debe mantener una estabilidad de potencia del 0.3% para evitar variaciones en la exposición que podrían causar fallos en el rendimiento de los chips. Estas complejidades explican por qué la EUV no es solo una cuestión de hardware, sino de integración de óptica, mecánica de precisión y software de control avanzado, áreas en las que ASML ha invertido más de 10 mil millones de euros en los últimos 20 años.
En el contexto de la inteligencia artificial, la EUV es indispensable para fabricar chips como los GPUs de NVIDIA o los TPUs de Google, que demandan densidades de transistores superiores a 100 mil millones por die. Sin acceso a esta tecnología, el desarrollo de modelos de IA de gran escala se ve limitado, ya que los chips fabricados con procesos más antiguos (por ejemplo, 28 nm) no ofrecen la eficiencia energética ni la velocidad de cómputo necesarias para entrenamientos masivos de redes neuronales.
El Dominio de ASML en el Mercado Global de Litografía

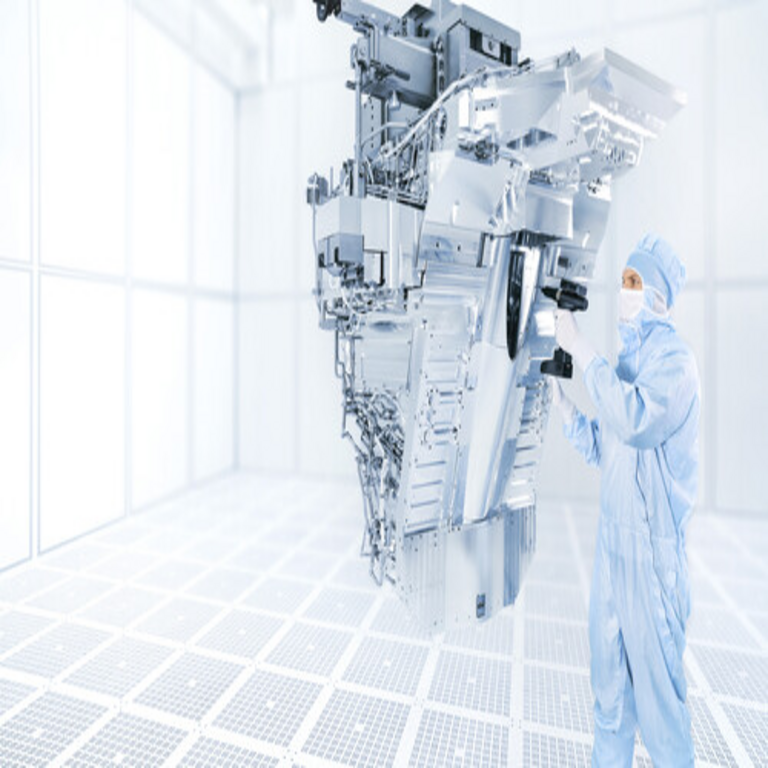

ASML Holding NV es el único proveedor comercial de máquinas de litografía EUV, con una cuota de mercado superior al 80% en equipos de litografía avanzada. Sus sistemas, como el TWINSCAN NXE:3400C, cuestan alrededor de 150 millones de dólares cada uno y tardan hasta 18 meses en ensamblarse. La compañía colabora estrechamente con Zeiss para la óptica y Cymer (ahora parte de ASML) para las fuentes de láser, formando un ecosistema que integra avances en materiales como los fotoresistes de bajo LER (line edge roughness) y máscaras de fase desplazada.
La superioridad técnica de ASML radica en su enfoque en la modularidad y la escalabilidad. Por ejemplo, el sistema EUV utiliza un escáner de proyección con una apertura numérica de 0.33, permitiendo resoluciones de 13 nm en producción de 5 nm. Además, incorpora algoritmos de corrección óptica basados en machine learning para compensar aberraciones, asegurando yields (rendimientos) superiores al 80% en fabs de vanguardia como las de TSMC en Taiwán.
Desde una perspectiva de ciberseguridad, la dependencia global de ASML plantea riesgos significativos. Las máquinas EUV están equipadas con software propietario que incluye protocolos de encriptación y actualizaciones remotas, vulnerables a ciberataques de estado-nación. Incidentes como el hackeo a proveedores de ASML en 2019 resaltan la necesidad de estándares como ISO 27001 para la protección de la propiedad intelectual en la cadena de suministro.
Los Esfuerzos Chinos por Replicar la Tecnología EUV: Análisis Técnico de SMEE y Otros Actores
China, a través de empresas como Shanghai Micro Electronics Equipment (SMEE), ha invertido miles de millones de yuanes en programas nacionales como “Made in China 2025” para desarrollar capacidades independientes en semiconductores. SMEE, fundada en 2002, ha progresado desde máquinas DUV de 90 nm hasta prototipos de EUV, pero enfrenta obstáculos técnicos insuperables a corto plazo.
En 2023, SMEE presentó la SSA800, una máquina de litografía de 28 nm basada en DUV inmersa, pero sus intentos de EUV han sido limitados a demostradores de laboratorio. Los desafíos clave incluyen la generación de fuentes de luz EUV estables: mientras ASML utiliza láseres de estado sólido con repetición de 50 kHz, los prototipos chinos luchan con inestabilidades que resultan en dosis de exposición variables, lo que aumenta la tasa de defectos por encima del 20%. Además, la fabricación de espejos EUV requiere rugosidad superficial inferior a 0.1 nm, un nivel de precisión que solo se logra con tecnologías de pulido químico-mecánico avanzadas, dominadas por empresas alemanas y japonesas.
Otro actor, el Instituto de Microelectrónica de la Academia China de Ciencias, ha explorado alternativas como la litografía de haz de electrones (EBL) y nanoimpresión, pero estas no escalan para producción masiva. La EBL, por ejemplo, ofrece resoluciones sub-10 nm pero con velocidades de throughput inferiores a 1 wafer por hora, comparado con las 200 wafers por hora de EUV. En términos de materiales, China depende de importaciones de fotoresistes y silicio de alta pureza, exacerbando vulnerabilidades en la supply chain.
Los informes indican que los esfuerzos de copia directa, incluyendo ingeniería inversa de componentes de ASML adquiridos antes de las sanciones, han fallado debido a la complejidad de la integración. Por instancia, el sistema de control de movimiento de ASML utiliza servomotores piezoeléctricos con retroalimentación láser de femtosegundos, cuya replicación requiere know-how en control dinámico que SMEE aún no posee. Esto resulta en alineaciones con errores de overlay superiores a 5 nm, inaceptables para nodos de 7 nm o inferiores.
Implicaciones Geopolíticas y Regulatorias en la Carrera por los Semiconductores
Las restricciones exportadoras de Estados Unidos, implementadas a través de la Entity List del Departamento de Comercio desde 2019, prohíben la venta de equipos EUV a empresas chinas como SMIC (Semiconductor Manufacturing International Corporation). Estas medidas, ampliadas en 2022 para incluir DUV avanzada, buscan limitar el avance militar y tecnológico de China, particularmente en IA y supercomputación. La Unión Europea, a través de ASML, ha cumplido estas regulaciones, aunque con tensiones internas dada la dependencia económica.
Desde el ángulo regulatorio, el Wassenaar Arrangement coordina controles de exportación en tecnologías dual-use, clasificando la EUV como crítica para la seguridad nacional. China ha respondido con subsidios estatales superiores a 50 mil millones de dólares anuales al sector de semiconductores, pero la falta de talento especializado —con muchos ingenieros formados en Occidente— limita el progreso. Un estudio de la Semiconductor Industry Association estima que China alcanza solo el 16% de autosuficiencia en lógica avanzada, dependiendo de importaciones para el 84% restante.
En ciberseguridad, estos esfuerzos han incrementado el espionaje industrial. Casos documentados involucran hackers chinos targeting a proveedores de ASML, utilizando malware como APT41 para exfiltrar diseños. Esto subraya la necesidad de marcos como el NIST Cybersecurity Framework para proteger IP en la industria de semiconductores.
Riesgos Operativos y Beneficios Potenciales de la Diversificación en la Cadena de Suministro
La dependencia de ASML representa un riesgo de punto único de falla: un disruption en su producción podría paralizar la fabricación global de chips, como se vio en la escasez de 2021 causada por la pandemia. China busca mitigar esto mediante alianzas con Rusia y desarrollo de litografía SSMB (single-shot multi-beam), pero enfrenta barreras técnicas en la generación de haces coherentes.
Operativamente, los fabs chinos como los de SMIC operan con yields bajos en nodos de 14 nm, alrededor del 30%, comparado con el 90% de TSMC en 5 nm. Esto incrementa costos y tiempos de ciclo, afectando la competitividad en mercados como el de smartphones y servidores de IA.
Sin embargo, los beneficios de una diversificación exitosa serían inmensos: mayor resiliencia geopolítica, reducción de costos logísticos y avances en aplicaciones locales como el 5G y vehículos autónomos. Tecnologías emergentes como la fotónica integrada podrían complementar la EUV, permitiendo chips ópticos para IA con menor consumo energético.
- Desafíos en fuente de luz: Estabilidad y potencia insuficientes en prototipos chinos.
- Precisión óptica: Dificultades en fabricación de espejos y lentes EUV.
- Integración de software: Algoritmos de calibración y corrección ausentes.
- Escalabilidad: Throughput limitado impide producción masiva.
Avances en IA y Blockchain Aplicados a la Fabricación de Semiconductores
La inteligencia artificial juega un rol creciente en la optimización de procesos de litografía. Modelos de deep learning, como los usados por ASML en su software YieldStar, predicen defectos mediante análisis de imágenes de obleas, mejorando yields en un 15%. En China, iniciativas como el uso de GANs (Generative Adversarial Networks) para simular patrones EUV buscan acelerar el diseño, pero la falta de datos de entrenamiento de alta calidad limita su efectividad.
En blockchain, plataformas como Hyperledger Fabric se exploran para rastrear la cadena de suministro de semiconductores, asegurando trazabilidad de componentes críticos y previniendo falsificaciones. Para China, implementar blockchain en su ecosistema podría mitigar riesgos de sanciones al verificar orígenes de materiales, alineándose con estándares como GS1 para supply chain management.
Estos avances técnicos destacan la intersección entre IA, blockchain y semiconductores: la IA optimiza diseños de chips para algoritmos de aprendizaje profundo, mientras blockchain asegura la integridad de la producción distribuida.
Comparación Técnica entre Tecnologías EUV y Alternativas Chinas
| Aspecto Técnico | ASML EUV | Prototipos Chinos (SMEE) |
|---|---|---|
| Longitud de Onda | 13.5 nm | En desarrollo (meta 13.5 nm) |
| Resolución | 13 nm (5 nm nodos) | 28 nm (actual), >7 nm en prototipos |
| Throughput | 185 wafers/hora | <50 wafers/hora |
| Costo por Máquina | 150 millones USD | Estimado 50-100 millones USD (no comercial) |
| Yield Típico | >80% | <40% |
Esta tabla ilustra las brechas técnicas: mientras ASML ha refinado su tecnología a través de iteraciones, los esfuerzos chinos priorizan volumen sobre precisión, resultando en productos menos competitivos.
Perspectivas Futuras y Recomendaciones para la Industria
Mirando hacia el futuro, la próxima generación de EUV de alta NA (apertura numérica) de ASML, con 0.55 NA para nodos de 2 nm, elevará aún más la barrera de entrada. China podría enfocarse en nichos como la litografía para power devices o sensores, donde DUV es suficiente, mientras invierte en educación y R&D colaborativo con universidades como Tsinghua.
Recomendaciones incluyen adoptar mejores prácticas de ciberseguridad como zero-trust architectures para proteger diseños, y explorar joint ventures limitadas para transferencia de conocimiento. En IA, el uso de federated learning podría permitir entrenamiento de modelos sin compartir datos sensibles, acelerando innovaciones en litografía.
En resumen, aunque los intentos de China por copiar la tecnología de ASML han encontrado obstáculos significativos, representan un catalizador para la innovación global en semiconductores. La resolución de estos desafíos no solo fortalecerá la posición china, sino que impulsará avances en eficiencia y sostenibilidad para toda la industria, asegurando un futuro donde la computación avanzada sea accesible y segura. Para más información, visita la fuente original.
