Evolución de las Unidades de Procesamiento Gráfico: Una Línea de Tiempo Técnica en los Últimos 30 Años

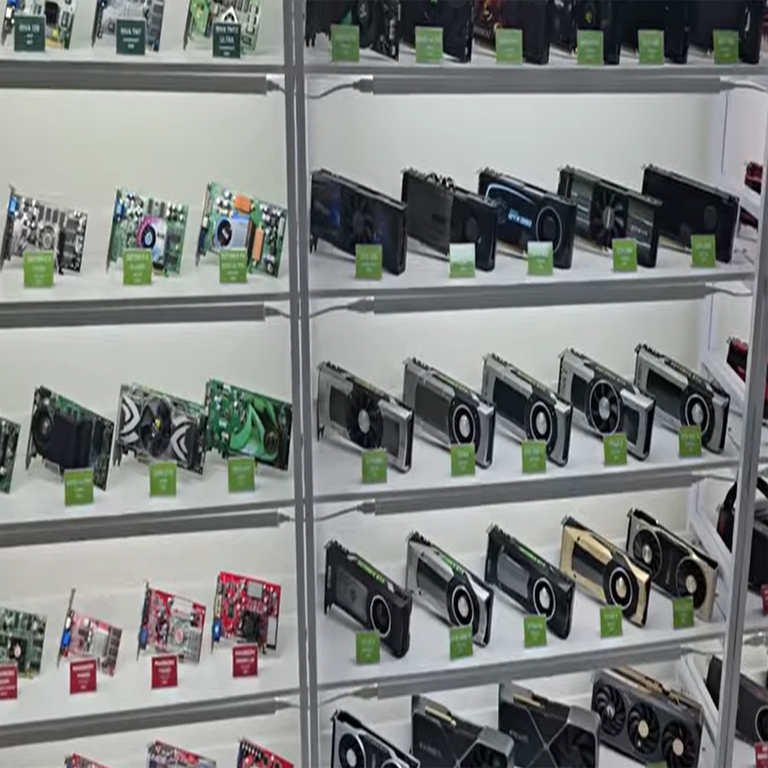

Las unidades de procesamiento gráfico (GPUs) han transformado radicalmente el panorama computacional desde su inception en la década de 1990. Inicialmente diseñadas para acelerar el renderizado de gráficos en aplicaciones multimedia, estas componentes han evolucionado hasta convertirse en pilares fundamentales en campos como la inteligencia artificial (IA), el aprendizaje profundo, la ciberseguridad y la computación de alto rendimiento. Este artículo analiza de manera detallada la trayectoria técnica de las GPUs durante los últimos 30 años, basándose en una recopilación exhaustiva realizada por un coleccionista especializado. Se examinan las arquitecturas clave, los avances en rendimiento, los protocolos de interconexión y las implicaciones operativas en entornos profesionales, con énfasis en su integración con tecnologías emergentes como la blockchain y la IA.
Orígenes y Desarrollo Inicial de las GPUs (1990-2000)
El período inicial de las GPUs se remonta a finales de la década de 1980, pero fue en los años 90 cuando emergieron como componentes dedicados. La primera GPU comercial reconocida fue la Rendition VÉRITÉ 1000, lanzada en 1996 por Rendition, que introdujo aceleración 3D básica mediante un bus PCI y soporte para texturas de 16 bits. Sin embargo, el verdadero punto de inflexión llegó con NVIDIA en 1999, con la GeForce 256, considerada la primera GPU completa. Esta tarjeta integraba 23 millones de transistores en un proceso de fabricación de 0.25 micrones, ofreciendo transformaciones y iluminación en hardware (T&L), lo que redujo la carga en la CPU y mejoró el rendimiento en juegos como Quake III Arena.
Técnicamente, la GeForce 256 implementaba un pipeline gráfico fijo con cuatro unidades de texturizado y un motor de sombreado programable incipiente. Su ancho de banda de memoria alcanzaba los 2.8 GB/s mediante SDRAM, un avance significativo sobre las tarjetas VGA integradas. En paralelo, ATI (ahora parte de AMD) respondió con la Rage 128 en 1998, que utilizaba un diseño de 0.25 micrones con 8 MB de SDRAM y soporte para DirectX 6.0, enfocándose en eficiencia energética para sistemas de escritorio.
Durante esta década, las GPUs se centraron en optimizar el rasterizado y el mapeo de texturas, utilizando estándares como OpenGL 1.0 (1992) y Direct3D. Las implicaciones operativas incluyeron una mayor demanda de drivers estables, ya que fallos en la compatibilidad podían causar artifacts visuales o crashes en aplicaciones críticas. En términos de ciberseguridad, estas tarjetas tempranas eran vulnerables a ataques de inyección de código en drivers, un riesgo que se mitigó con actualizaciones de firmware en los años posteriores.
Para 2000, NVIDIA lanzó la GeForce 2, con 28 millones de transistores y soporte para pixel shaders 1.1, permitiendo efectos dinámicos como bump mapping. Esta evolución marcó el inicio de la era de los shaders programables, sentando las bases para aplicaciones más allá de los gráficos, como simulaciones científicas.
La Era de los Shaders Programables y la Competencia Intensa (2001-2010)
La década de 2000 vio una explosión en la complejidad de las GPUs, impulsada por la competencia entre NVIDIA y ATI. En 2001, NVIDIA introdujo la GeForce 3, la primera en soportar shaders programables completos con Vertex Shader 1.1 y Pixel Shader 1.1 bajo DirectX 8.0. Fabricada en 0.15 micrones, contaba con 57 millones de transistores y 64 MB de DDR, alcanzando un rendimiento de 80 millones de píxeles por segundo. Este avance permitió la implementación de efectos volumétricos y sombras dinámicas, revolucionando el desarrollo de videojuegos y visualizaciones 3D en ingeniería.
ATI contraatacó con la Radeon 8500 en 2001, que integraba un motor de precisión flotante de 128 bits y soporte para OpenGL 1.3. Su arquitectura de chip único redujo la latencia en un 30% comparado con diseños previos, utilizando HyperZ para compresión de texturas y Z-buffer. En 2002, NVIDIA respondió con la GeForce 4 Ti, incorporando 54 millones de transistores y un bus de 128 bits, lo que facilitó su uso en workstations para modelado CAD.
Un hito clave fue la serie GeForce FX en 2003, con la FX 5800 Ultra, que introdujo shaders 2.0 y precisión flotante de 32 bits, esencial para renderizado cinematográfico. Sin embargo, enfrentó críticas por su alto consumo energético (hasta 110W) y problemas de estabilidad en drivers, destacando la necesidad de mejores prácticas en gestión térmica y overclocking seguro.
En 2006, NVIDIA lanzó la arquitectura G80 con la GeForce 8800 GTX, la primera GPU unificada con 681 millones de transistores en 90nm, soportando CUDA (Compute Unified Device Architecture). CUDA permitió programación general en GPUs (GPGPU), abriendo puertas a computación paralela. Con 128 núcleos de shaders y 768 MB de GDDR3, alcanzaba 336 GFLOPS en single-precision, un salto que impulsó aplicaciones en IA temprana, como procesamiento de imágenes en redes neuronales convolucionales (CNN).
AMD, tras adquirir ATI en 2006, debutó con la Radeon HD 2000 series en 2007, basada en la arquitectura R600 con 666 millones de transistores. Introdujo Unified Video Decoder (UVD) para decodificación hardware de H.264, reduciendo la carga en la CPU en un 50% para streaming de video. La competencia se intensificó con la GeForce 200 series en 2008 (GT200), que escaló a 1.4 mil millones de transistores y soporte para DirectX 10.1, integrando tessellation para geometría compleja.
Durante esta era, las GPUs comenzaron a impactar la ciberseguridad mediante aceleración en criptoanálisis. Por ejemplo, herramientas como Hashcat utilizaron GPUs para cracking de contraseñas, explotando su paralelismo para probar miles de hashes por segundo. En blockchain, el auge de Bitcoin en 2009 vio GPUs minando criptomonedas, lo que generó riesgos operativos como sobrecalentamiento y vulnerabilidades en pools de minería.
La Fermi architecture de NVIDIA en 2010 (GeForce 400 series) introdujo ECC (Error-Correcting Code) en memoria para fiabilidad en HPC, con 3 mil millones de transistores en 40nm. AMD’s Northern Islands (Radeon HD 6000) agregó Eyefinity para multi-monitor, útil en centros de control de seguridad.
Avances en Arquitecturas Modernas y Escalabilidad (2011-2020)
La década de 2010 marcó la madurez de las GPUs como procesadores versátiles. NVIDIA’s Kepler (GeForce 600/700 series, 2012-2013) optimizó el consumo con GK104, reduciendo el TDP a 150W mientras mantenía 2.5 TFLOPS. Introdujo Dynamic Super Resolution (DSR) para upscaling, mejorando la precisión en simulaciones de IA. Con 3.5 mil millones de transistores, soportaba OpenCL 1.2 para computación heterogénea.
AMD’s Southern Islands (Radeon HD 7000, 2011) implementó Graphics Core Next (GCN), con 4.3 mil millones de transistores en 28nm y soporte para Mantle API, precursor de Vulkan, que redujo overhead en llamadas del sistema en un 70% para juegos de bajo latencia.
En 2014, NVIDIA’s Maxwell (GeForce 900 series) enfatizó eficiencia, con GM204 alcanzando 5 TFLOPS en 165W mediante tiled rendering y VRAM compartida. Esto facilitó su adopción en data centers para entrenamiento de modelos de machine learning, donde Tensor Cores emergieron en arquitecturas posteriores.
El lanzamiento de Pascal en 2016 (GeForce 10 series) integró NVLink para interconexión de GPUs, permitiendo escalabilidad en clústeres con bandwidth de 160 GB/s. La GTX 1080 Ti, con 12 GB GDDR5X y 11.3 TFLOPS, soportaba FP16 para IA, acelerando inferencia en redes recurrentes (RNN).
AMD’s Polaris (Radeon RX 400/500, 2016) utilizó 5.7 mil millones de transistores en 14nm, incorporando FreeSync para sincronización adaptativa, reduciendo tearing en monitores de alta frecuencia. En 2017, Vega architecture escaló a HBM2 (High Bandwidth Memory 2), con 484 GB/s de ancho de banda, ideal para renderizado ray-tracing temprano.
La era Turing (2018, GeForce RTX 20 series) introdujo RT Cores para ray-tracing en tiempo real y Tensor Cores para DLSS (Deep Learning Super Sampling), combinando IA con gráficos. La RTX 2080 Ti, con 4352 núcleos CUDA y 11 GB GDDR6, alcanzó 13.5 TFLOPS, impactando la ciberseguridad al acelerar detección de anomalías en redes mediante modelos de deep learning.
En blockchain, GPUs como las RTX series se usaron en minería de Ethereum, aunque la transición a Proof-of-Stake en 2022 redujo esta demanda. Implicaciones regulatorias incluyeron restricciones en consumo energético, alineadas con estándares como IEEE 754 para precisión numérica.
Ampere (2020, GeForce RTX 30 series) escaló a 8nm con GA102, 28.3 mil millones de transistores y 19.5 TFLOPS en la RTX 3090. Soporte para PCIe 4.0 y Resizable BAR mejoró latencia en un 10%, crucial para workloads de IA en edge computing.
AMD’s RDNA 2 (Radeon RX 6000, 2020) integró ray-tracing hardware y Infinity Cache, reduciendo accesos a memoria en un 20%, con la RX 6900 XT ofreciendo 23 TFLOPS y 16 GB GDDR6.
GPUs en la Era Actual: Integración con IA, Ciberseguridad y Blockchain (2021-Presente)
Desde 2021, las GPUs han profundizado su rol en IA y tecnologías emergentes. NVIDIA’s Ada Lovelace (RTX 40 series, 2022) utiliza 4nm TSMC, con la RTX 4090 alcanzando 83 TFLOPS mediante 16384 núcleos CUDA y DLSS 3.0, que emplea frame generation basada en IA para elevar FPS en un 300%. Esto ha transformado el entrenamiento de large language models (LLMs), reduciendo tiempos de horas a minutos en clústeres DGX.
AMD’s RDNA 3 (Radeon RX 7000, 2022) introduce chiplets para escalabilidad, con 58 mil millones de transistores y soporte para AV1 decoding, optimizando streaming seguro en entornos de ciberseguridad. La RX 7900 XTX ofrece 61 TFLOPS y 24 GB GDDR6, compitiendo en ray-tracing con FidelityFX Super Resolution 2.0.
En ciberseguridad, GPUs aceleran threat intelligence mediante procesamiento paralelo de logs en herramientas como Splunk o ELK Stack, detectando patrones de ataques DDoS en tiempo real. Por ejemplo, algoritmos de hashing SHA-256 en GPUs permiten auditorías rápidas de integridad en blockchain, mitigando riesgos de double-spending.
En IA, frameworks como TensorFlow y PyTorch aprovechan CUDA para backpropagation eficiente, con GPUs manejando matrices de miles de dimensiones. Implicaciones operativas incluyen la necesidad de cooling avanzado (AIO liquid) para evitar thermal throttling, y estándares como ISO/IEC 30149 para interoperabilidad en sistemas autónomos.
En blockchain, GPUs soportan sidechains y layer-2 solutions, como en Ethereum 2.0, donde su paralelismo acelera validación de transacciones. Riesgos incluyen ataques de side-channel en minería, resueltos con protocolos como SGX para enclaves seguros.
Beneficios regulatorios abarcan compliance con GDPR mediante encriptación GPU-acelerada (AES-256), procesando datos sensibles en paralelo sin comprometer privacidad.
Implicaciones Técnicas y Futuras Perspectivas
La evolución de las GPUs resalta un shift de gráficos a computación general, con métricas como densidad de transistores (de 23M a 80B) y FLOPS (de GFLOPS a TFLOPS) demostrando avances exponenciales bajo la Ley de Moore adaptada. En ciberseguridad, su uso en honeypots y simulaciones de ataques mejora resiliencia, mientras en IA impulsan edge AI para IoT seguro.
Desafíos incluyen obsolescencia rápida y vulnerabilidades como Spectre/Meltdown en drivers, mitigadas por actualizaciones regulares y sandboxing. En blockchain, GPUs facilitan DeFi computations, pero exigen optimización energética para sostenibilidad.
Para más información, visita la fuente original.
En resumen, la línea de tiempo de las GPUs ilustra una progresión técnica que ha redefinido la computación, con impactos profundos en IA, ciberseguridad y blockchain, posicionándolas como esenciales para innovaciones futuras.
