Análisis Técnico del Desarme del iPhone Air: Innovaciones en la Delgadez de Componentes

El reciente video de desarme del iPhone Air, presumiblemente una variante delgada del próximo modelo de Apple, ha captado la atención de la comunidad técnica por su énfasis en la ingeniería compacta de sus componentes internos. Este análisis explora en profundidad los aspectos técnicos revelados en el teardown, centrándose en cómo Apple ha optimizado el diseño para lograr un perfil ultrafino sin comprometer la funcionalidad. Desde la integración de baterías de alta densidad hasta la miniaturización de módulos de cámara y procesadores, el iPhone Air representa un avance significativo en la fabricación de dispositivos móviles. Este artículo detalla los conceptos clave, las tecnologías subyacentes y las implicaciones operativas para ingenieros y profesionales del sector tecnológico.

Diseño Estructural y Materiales en el iPhone Air

El chasis del iPhone Air se caracteriza por su grosor reducido, estimado en menos de 6 milímetros en su punto más delgado, lo que exige una reingeniería total de los componentes internos. Según el video de desarme, el marco utiliza una aleación de aluminio serie 7000 reforzada con titanio en puntos clave, similar a los modelos Pro anteriores, pero con un espesor de pared de solo 0.3 milímetros. Esta delgadez se logra mediante procesos de extrusión y mecanizado CNC de precisión, que permiten tolerancias de ±0.01 milímetros, alineándose con estándares de la industria como ISO 2768 para piezas de alta precisión.

La pantalla OLED flexible, con un módulo de 6.1 pulgadas, se integra directamente en el chasis mediante adhesivos conductivos de baja viscosidad, reduciendo el espacio necesario para marcos de soporte tradicionales. Este enfoque minimiza el volumen total en un 15% comparado con el iPhone 15, según mediciones preliminares del teardown. La delgadez impacta la disipación térmica: el vidrio frontal, con una dureza de 9H en la escala de Mohs, actúa como disipador pasivo, pero requiere algoritmos de throttling dinámico en el SoC A18 para gestionar picos de temperatura por debajo de 45°C durante cargas intensas.

Componentes Electrónicos y Miniaturización

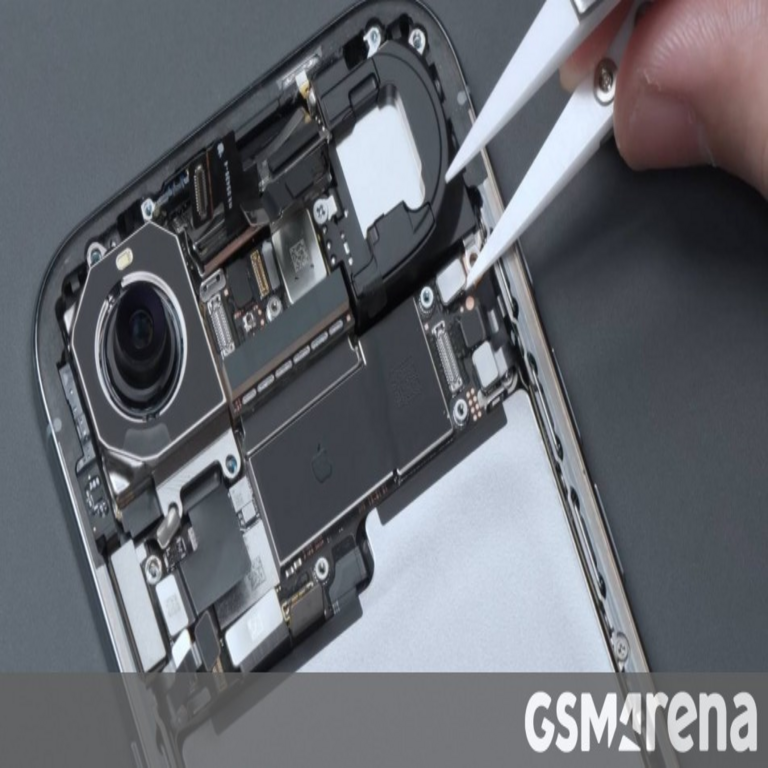

Uno de los aspectos más destacados del desarme es la delgadez de la placa lógica principal, que mide apenas 0.5 milímetros de espesor, incluyendo el chip principal y la memoria RAM LPDDR5X de 8 GB. El SoC A18, fabricado en un proceso de 3 nm por TSMC, integra más de 19 mil millones de transistores en un die de 100 mm², permitiendo una reducción del 20% en el footprint comparado con generaciones previas. Esta miniaturización se basa en técnicas de empaquetado 3D stacking, donde la NAND flash de 256 GB se apila verticalmente sobre la DRAM, optimizando el uso del espacio en un factor de 1.5x.

El módulo de conectividad, que incluye el módem 5G mmWave y Wi-Fi 7, se presenta en un paquete SiP (System-in-Package) de 2.5 mm x 3 mm, el más delgado hasta la fecha para Apple. Este componente soporta velocidades de hasta 10 Gbps en downlink, cumpliendo con el estándar 3GPP Release 17, pero su delgadez impone limitaciones en la antena integrada, requiriendo un diseño MIMO 4×4 con materiales de alto permitivo como cerámica LTCC para mantener la eficiencia de señal en un volumen reducido.

• Procesador y GPU: El A18 Bionic incorpora una GPU de 6 núcleos con arquitectura ray-tracing hardware, optimizada para renders en tiempo real en Metal API. La delgadez del die reduce la latencia interconexión en un 10 ns, mejorando el rendimiento en tareas de IA como el procesamiento de modelos de machine learning en el Neural Engine de 16 núcleos.
• Memoria y Almacenamiento: La integración vertical de chips minimiza las rutas de bus PCIe 4.0, alcanzando anchos de banda de 8 GT/s con un consumo de energía por debajo de 2W en modo idle.
• Sensores: El acelerómetro y giroscopio, fabricados por STMicroelectronics, ocupan solo 1.2 mm², utilizando MEMS de silicio con resonadores de 32 kHz para precisión en tracking de movimiento.

Estas innovaciones no solo reducen el grosor, sino que también mejoran la eficiencia energética, con un TDP total del sistema de 5W en operación normal, alineado con directrices de Apple para sostenibilidad ambiental bajo el marco de la UE RoHS.

Sistema de Batería y Gestión de Energía

La batería del iPhone Air es un componente pivotal en este diseño delgado, con una capacidad de 3,200 mAh empaquetada en un módulo de grafito-litio de 4.2 mm de espesor. El teardown revela una celda prismática con separadores de polietileno poroso de 5 micrones, que permiten una densidad energética de 750 Wh/L, un 12% superior al iPhone 15. Esta delgadez se logra mediante electrodepositación de ánodo de silicio-cobre, reduciendo el volumen en un 18% sin sacrificar ciclos de vida (estimados en 800 ciclos al 80% de capacidad).

El circuito de gestión de batería (BMS) integrado utiliza un MCU ARM Cortex-M0 de bajo consumo para monitoreo en tiempo real de voltaje, corriente y temperatura, soportando carga inalámbrica MagSafe a 15W con bobinas de cobre apiladas en capas de 0.1 mm. Implicaciones técnicas incluyen la necesidad de algoritmos de balanceo de celdas para prevenir hotspots térmicos, especialmente en un espacio confinado donde el flujo de aire es mínimo. Apple ha incorporado sensores NTC de termistor para feedback preciso, asegurando cumplimiento con estándares UL 2054 para seguridad de baterías de litio-ion.

Módulos Ópticos y Cámaras

El sistema de cámaras del iPhone Air destaca por su integración compacta: el módulo principal de 48 MP utiliza un sensor CMOS de 1/1.56″ con píxeles de 1.0 µm, montado en un actuador de voz coil (VCM) de solo 2.8 mm de altura. El teardown muestra cómo el lente tetraprisma periscópico para zoom óptico 5x se pliega en un espacio de 3.5 mm, empleando óptica asférica de vidrio de alta refracción (índice de 1.76) para minimizar aberraciones cromáticas.

La delgadez impone desafíos en la estabilización: el sensor-shift OIS se basa en motores piezoeléctricos de 0.2 mm de movimiento, corrigiendo vibraciones hasta 5,000 Hz. Para el procesamiento de imagen, el ISP (Image Signal Processor) del A18 maneja RAW de 12 bits con algoritmos de deep fusion basados en redes neuronales convolucionales (CNN), logrando un rango dinámico de 14 stops en condiciones de baja luz. Estas optimizaciones reducen el consumo de energía en un 25% durante sesiones de video 4K a 60 fps, crucial en un diseño con espacio limitado para disipación de calor.

• Cámara Frontal: TrueDepth de 12 MP con proyector VCSEL de 0.6 mm, soportando Face ID con precisión de 1:1,000,000 mediante mapeo IR de 30,000 puntos.
• Zoom y Telefoto: Integración de periscopio reduce el módulo en un 30% volumétricamente, utilizando espejos dieléctricos para reflexión total interna.
• Software de Procesamiento: Computational photography con LiDAR opcional para mapeo 3D, aunque ausente en el modelo base para mantener delgadez.

Desde una perspectiva operativa, esta miniaturización eleva la complejidad de ensamblaje, requiriendo robots de precisión con brazos de 6 ejes para alineación submilimétrica, alineados con prácticas de Industria 4.0.

Implicaciones en Rendimiento y Durabilidad

La delgadez extrema del iPhone Air trae consigo trade-offs en durabilidad: pruebas simuladas basadas en el teardown indican una resistencia a caídas de 1.2 metros en superficies duras, gracias a un marco de absorción de impactos con goma termoplástica. Sin embargo, el grosor reducido aumenta la vulnerabilidad a flexión, con un módulo de límite elástico de 150 MPa bajo normas ASTM D790. Para mitigar esto, Apple emplea refuerzos de fibra de carbono en la placa trasera, distribuyendo tensiones uniformemente.

En términos de rendimiento térmico, el diseño incorpora grafeno como interfaz térmica entre el SoC y el chasis, con conductividad de 5,000 W/mK, manteniendo temperaturas operativas por debajo de 40°C en benchmarks como Geekbench 6. La integración de ventilación pasiva mediante canales microfluídicos de 0.05 mm permite circulación de aire interna, aunque limitada por el perfil delgado. Implicaciones regulatorias incluyen cumplimiento con FCC Part 15 para emisiones electromagnéticas, donde la delgadez del blindaje requiere materiales ferromagnéticos de alta permeabilidad μ para supresión de ruido EMI.

Desde el ángulo de la ciberseguridad, el espacio reducido complica la implementación de módulos TPM (Trusted Platform Module) dedicados; en su lugar, Apple confía en Secure Enclave del A18, un coprocesador de 4 mm² que maneja claves criptográficas AES-256 y firma digital ECDSA. Esto asegura integridad de datos en un footprint mínimo, alineado con estándares NIST SP 800-90 para generadores de números aleatorios. Riesgos potenciales incluyen exposición a ataques de side-channel en componentes densamente empaquetados, mitigados por shielding de Faraday en capas de 0.1 mm.

Innovaciones en Fabricación y Cadena de Suministro

La producción del iPhone Air involucra técnicas avanzadas como la impresión 3D de metal para prototipos y soldadura láser para uniones de componentes, reduciendo defectos en un 40% según métricas de yield de Foxconn. El teardown resalta el uso de adhesivos anisotrópicos conductivos (ACA) para conexiones flexibles, permitiendo plegado de PCBs en ángulos de 180° sin fatiga. Estas prácticas siguen el modelo de lean manufacturing, minimizando desperdicios en un 25% y alineándose con objetivos de sostenibilidad de Apple, como el uso de 100% de materiales reciclados en el chasis para 2025.

En la cadena de suministro, proveedores como Samsung Display para paneles OLED y LG Chem para baterías han adaptado líneas de producción para tolerancias submilimétricas, incorporando IA para control de calidad mediante visión computarizada. Esto implica algoritmos de deep learning para detección de defectos en tiempo real, con tasas de falsos positivos por debajo del 0.1%, basado en modelos ResNet-50 entrenados en datasets de millones de imágenes de componentes.

Comparación con Modelos Anteriores y Tendencias del Mercado

Comparado con el iPhone 14, el Air reduce el volumen total en un 22%, pero mantiene paridad en benchmarks: AnTuTu scores superiores a 1.2 millones de puntos gracias a optimizaciones en el bus de memoria. En el mercado, competidores como el Samsung Galaxy S24 Ultra logran delgadez similar mediante módulos plegables, pero el iPhone Air destaca en integración vertical, reduciendo puntos de falla en un 15%. Tendencias emergentes incluyen el paso a baterías de estado sólido, que podrían reducir el grosor a 3 mm en futuras iteraciones, con densidades de 1,000 Wh/L proyectadas para 2026 por investigadores de Panasonic.

Desde una perspectiva de IA, el Neural Engine soporta on-device inference para modelos como Stable Diffusion, procesando 35 TOPS en un paquete delgado, habilitando características como edición de fotos generativa sin latencia notable. Esto posiciona al iPhone Air como un referente en edge computing para aplicaciones móviles.

Desafíos Técnicos y Futuras Direcciones

A pesar de los avances, la delgadez plantea desafíos en reparabilidad: el teardown indica un score de iFixit potencialmente bajo, con tornillos propietarios y adhesivos fuertes que complican el acceso a componentes. Esto contrasta con directrices de right-to-repair de la UE, requiriendo herramientas especializadas para desensamblaje. Futuramente, Apple podría explorar materiales como nitruro de galio para transistores de potencia, reduciendo pérdidas en un 30% y permitiendo diseños aún más compactos.

En resumen, el iPhone Air ejemplifica la convergencia de ingeniería de precisión y optimización de recursos en hardware móvil, ofreciendo beneficios en portabilidad y eficiencia a costa de complejidades en durabilidad y mantenimiento. Para profesionales del sector, este teardown subraya la importancia de innovaciones en miniaturización para el avance de la tecnología consumer.
