Renovación del Sistema de Comunicaciones en el Túnel M-30: Avances Técnicos en Infraestructuras Subterráneas Críticas
Introducción al Sistema de Comunicaciones en Túneles Urbanos

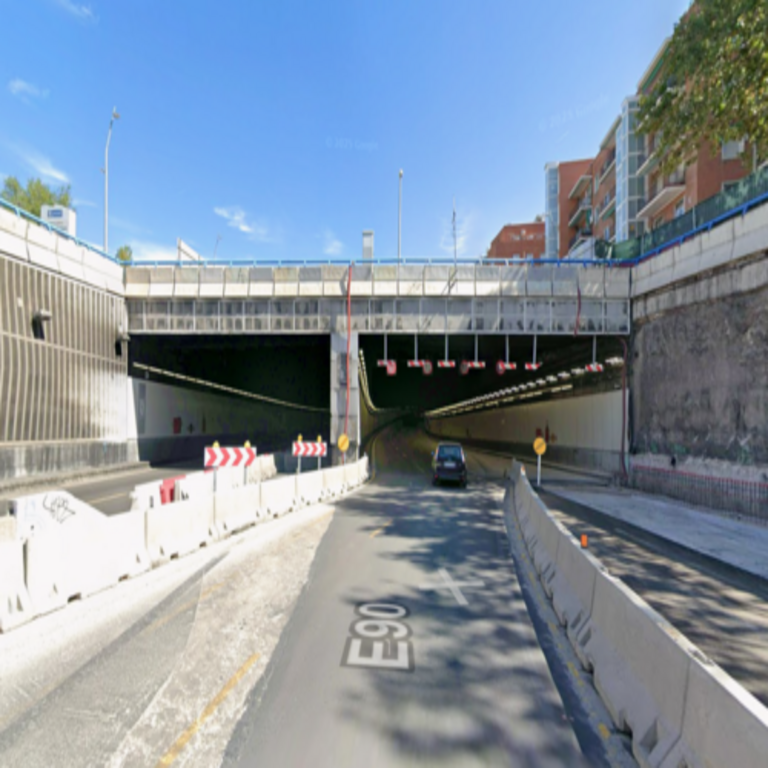

Los túneles subterráneos representan un desafío único en el ámbito de las infraestructuras de transporte moderno, especialmente en entornos urbanos densos como Madrid. El túnel M-30, con sus aproximadamente 48 kilómetros de longitud subterránea, forma parte integral del sistema vial de la capital española, facilitando el flujo de tráfico diario para miles de vehículos. Este artículo examina el extenso sistema de comunicaciones diseñado para mantener la conectividad y la seguridad en estos entornos confinados, destacando la necesidad imperiosa de su renovación. Desde una perspectiva técnica, estos sistemas no solo aseguran la comunicación de emergencia y el monitoreo en tiempo real, sino que también integran tecnologías emergentes como la fibra óptica, los sistemas de radio bidireccional y sensores IoT, todo ello bajo el marco de estándares internacionales como los definidos por la Unión Internacional de Telecomunicaciones (UIT) y la Asociación Internacional de Túneles y Espacio Subterráneo (ITA).
El análisis se centra en los componentes técnicos clave, los riesgos operativos asociados al envejecimiento de la infraestructura y las oportunidades que ofrece la actualización con inteligencia artificial (IA) y protocolos de ciberseguridad avanzados. En un contexto donde las infraestructuras críticas son objetivos potenciales de ciberataques, la renovación del M-30 no solo aborda obsolescencia técnica, sino que fortalece la resiliencia ante amenazas digitales. Según informes de la Agencia Europea de Ciberseguridad (ENISA), los sistemas de transporte subterráneo deben cumplir con normativas como el Reglamento General de Protección de Datos (RGPD) y el NIST Cybersecurity Framework para mitigar vulnerabilidades.
Descripción Técnica del Sistema Actual en el M-30
El sistema de comunicaciones del túnel M-30 se implementó originalmente en la década de 2000 como parte de la construcción de esta vía subterránea, que forma un anillo alrededor del centro de Madrid. Este sistema abarca una red distribuida que incluye fibra óptica para transmisión de datos de alta velocidad, sistemas de radio TETRA (Terrestrial Trunked Radio) para comunicaciones de voz en emergencias y cámaras de videovigilancia conectadas a centros de control. La fibra óptica, basada en estándares como ITU-T G.652 para cables monomodo, permite velocidades de hasta 10 Gbps en segmentos clave, facilitando la transmisión de video en alta definición desde más de 500 cámaras instaladas a lo largo del túnel.
En términos de arquitectura, el sistema se divide en subsistemas interconectados: el backbone de fibra óptica principal recorre los 48 km, con nodos de distribución cada 500 metros aproximadamente, equipados con multiplexores ópticos DWDM (Dense Wavelength Division Multiplexing) para optimizar el ancho de banda. Los sistemas de radio, por su parte, operan en la banda UHF (Ultra High Frequency) con repetidores distribuidos para cubrir zonas de sombra, asegurando una cobertura del 99% en condiciones nominales. Además, se integran sensores de tráfico y ambientales, como detectores de CO2 y LIDAR para medición de flujo vehicular, que generan datos procesados en tiempo real mediante protocolos como Modbus o SNMP (Simple Network Management Protocol).
Operativamente, este setup permite la integración con el Centro de Gestión del Tráfico de Madrid, donde algoritmos básicos de procesamiento de señales manejan alertas automáticas, como la detección de incidentes mediante análisis de video. Sin embargo, la edad del sistema —con componentes que datan de hace más de 20 años— introduce limitaciones: degradación de la atenuación óptica en cables expuestos a humedad subterránea, interferencias electromagnéticas en radios y una falta de escalabilidad para integrar 5G o edge computing.
Necesidad de Renovación: Desafíos Operativos y Regulatorios
La renovación del sistema de comunicaciones en el M-30 se justifica por múltiples factores técnicos y regulatorios. En primer lugar, el envejecimiento de la infraestructura genera riesgos de fallos catastróficos; por ejemplo, la corrosión en conectores de fibra puede aumentar la pérdida de señal por encima de los 0.2 dB/km tolerados por estándares ITU-T, lo que compromete la latencia en transmisiones críticas durante emergencias. Estudios de la ITA indican que los túneles subterráneos deben someterse a auditorías periódicas bajo la directiva 2004/54/CE de la Unión Europea sobre requisitos mínimos de seguridad en túneles de carretera, que exige sistemas de comunicación redundantes con un tiempo de respuesta inferior a 10 segundos.
Desde el punto de vista operativo, el volumen de datos generado ha crecido exponencialmente: con el aumento del tráfico vehicular post-pandemia, los sensores producen hasta 1 TB de datos diarios, saturando la capacidad actual de 1 Gbps. La renovación permitiría migrar a redes 5G NR (New Radio) con latencias sub-milisegundo, compatibles con aplicaciones de vehículos conectados (V2X, Vehicle-to-Everything) bajo el estándar ETSI ITS-G5. Regulatorialmente, el cumplimiento con el nuevo Reglamento de Ciberseguridad de la UE (2022) obliga a implementar marcos como zero-trust architecture para proteger contra intrusiones, especialmente en un entorno donde el 70% de las infraestructuras críticas han reportado intentos de ciberataques en los últimos años, según datos de ENISA.
Los riesgos incluyen no solo fallos técnicos, sino también vulnerabilidades cibernéticas: sistemas legacy como TETRA son susceptibles a ataques de jamming o spoofing, donde señales falsas podrían desviar respuestas de emergencia. La renovación mitiga estos mediante encriptación AES-256 y segmentación de red basada en VLAN (Virtual Local Area Networks), alineada con mejores prácticas del NIST SP 800-53.
Tecnologías Clave para la Actualización: Fibra Óptica y Sistemas Inalámbricos
La base de la renovación radica en la modernización de la red de fibra óptica, evolucionando hacia cables de bajo pérdida como G.657A para curvas pronunciadas en túneles. Esta fibra soporta longitudes de onda de 1310 nm y 1550 nm, permitiendo multiplexación CWDM (Coarse Wavelength Division Multiplexing) para hasta 18 canales simultáneos, incrementando el throughput a 100 Gbps. En paralelo, la integración de small cells 5G en los laterales del túnel aseguraría cobertura continua, utilizando beamforming para dirigir señales y minimizar interferencias en entornos reflectivos como el concreto reforzado.
Los sistemas de radio se actualizarían a estándares LTE-M o NB-IoT para comunicaciones de bajo ancho de banda en sensores, mientras que para voz y video se adoptaría MCX (Mission Critical Services) sobre 5G, compatible con 3GPP Release 16. Esto facilita la transmisión de video 4K desde cámaras IP con códecs H.265, reduciendo el ancho de banda requerido en un 50% comparado con H.264. Además, la incorporación de edge computing mediante servidores distribuidos procesaría datos localmente, usando frameworks como Kubernetes para orquestación, lo que reduce la latencia de 100 ms actuales a menos de 5 ms.
En cuanto a sensores, la renovación incluiría dispositivos IoT basados en LoRaWAN para monitoreo ambiental de largo alcance, con protocolos de seguridad como DTLS (Datagram Transport Layer Security) para cifrado end-to-end. Estos sensores medirían parámetros como vibraciones (usando acelerómetros MEMS) y calidad del aire (con electroquímicos NDIR), integrando datos en plataformas SCADA (Supervisory Control and Data Acquisition) modernas como Ignition de Inductive Automation, que soportan análisis predictivo para mantenimiento proactivo.
Integración de Inteligencia Artificial en el Monitoreo y Gestión
La inteligencia artificial emerge como un pilar en la renovación del M-30, habilitando el análisis predictivo y la automatización. Modelos de machine learning, como redes neuronales convolucionales (CNN) en TensorFlow o PyTorch, procesarían feeds de video para detectar anomalías como congestiones o incidentes con una precisión superior al 95%, superando métodos rule-based actuales. Por ejemplo, algoritmos de computer vision basados en YOLO (You Only Look Once) identificarían vehículos en tiempo real, integrando con sistemas de control de tráfico adaptativo (ATCS) para ajustar semáforos virtuales en accesos.
En ciberseguridad, la IA facilitaría la detección de amenazas mediante sistemas de SIEM (Security Information and Event Management) impulsados por aprendizaje profundo, como ELK Stack con módulos de anomaly detection. Estos identificarían patrones de tráfico inusuales, como intentos de DDoS en la red de fibra, utilizando técnicas de unsupervised learning como autoencoders. La implementación seguiría guías del OWASP (Open Web Application Security Project) para IoT, asegurando que los dispositivos cumplan con estándares de autenticación como OAuth 2.0.
Beneficios operativos incluyen una reducción del 30% en tiempos de respuesta a emergencias, según simulaciones basadas en datos de túneles similares en Europa, como el Túnel del Mont Blanc. Además, la IA optimizaría el consumo energético mediante algoritmos de optimización lineal, gestionando el 20% del gasto en iluminación LED y ventilación basada en occupancy detection.
Implicaciones en Ciberseguridad y Blockchain para Infraestructuras Críticas
La ciberseguridad es crítica en la renovación, dado que el M-30 clasifica como infraestructura esencial bajo la Directiva NIS (Network and Information Systems) de la UE. La arquitectura propuesta incorpora firewalls de próxima generación (NGFW) como Palo Alto o Fortinet, con inspección profunda de paquetes (DPI) para tráfico 5G. Protocolos como IPsec para VPNs subterráneas protegerían contra eavesdropping, mientras que quantum-resistant cryptography, como lattice-based schemes del NIST Post-Quantum Cryptography, prepararía para amenazas futuras.
Blockchain añade una capa de integridad para logs de eventos: usando plataformas como Hyperledger Fabric, se registraría inmutablemente el historial de accesos y alertas, facilitando auditorías forenses. Esto previene manipulaciones en datos de sensores, crucial en investigaciones post-incidente. Riesgos residuales, como supply chain attacks en hardware IoT, se mitigan con verificaciones de firmware mediante herramientas como Binary Analysis Toolkit.
En términos de beneficios, la renovación elevaría la resiliencia, con redundancia N+1 en nodos críticos y failover automático via protocolos OSPF (Open Shortest Path First) para routing dinámico. Costos estimados rondan los 50 millones de euros, amortizados en 5 años por ahorros en mantenimiento y eficiencia operativa.
Desafíos de Implementación y Mejores Prácticas
Implementar la renovación requiere una fase de diseño meticulosa, incluyendo modelado 3D del túnel con software como Autodesk Civil 3D para simular propagación de señales. Pruebas en campo, bajo metodologías ágiles, validarían el rendimiento con métricas como BER (Bit Error Rate) inferior a 10^-12 para fibra. Colaboraciones con proveedores como Ericsson para 5G o Huawei para óptica asegurarían interoperabilidad bajo estándares IEEE 802.11ax.
Mejores prácticas incluyen capacitación en ciberhigiene para operadores, alineada con ISO 27001, y simulacros regulares de ciberincidentes. La migración phased minimizaría disrupciones, comenzando por segmentos de alto tráfico.
Conclusión: Hacia una Infraestructura Subterránea Resiliente
La renovación del sistema de comunicaciones en el túnel M-30 no solo resuelve obsolescencias técnicas, sino que posiciona a Madrid como referente en infraestructuras inteligentes. Integrando fibra óptica avanzada, 5G, IA y medidas robustas de ciberseguridad, se garantiza una conectividad ininterrumpida y segura para los próximos 20 años. Este enfoque holístico equilibra eficiencia operativa con protección contra riesgos emergentes, beneficiando a usuarios y autoridades por igual. Para más información, visita la fuente original.
